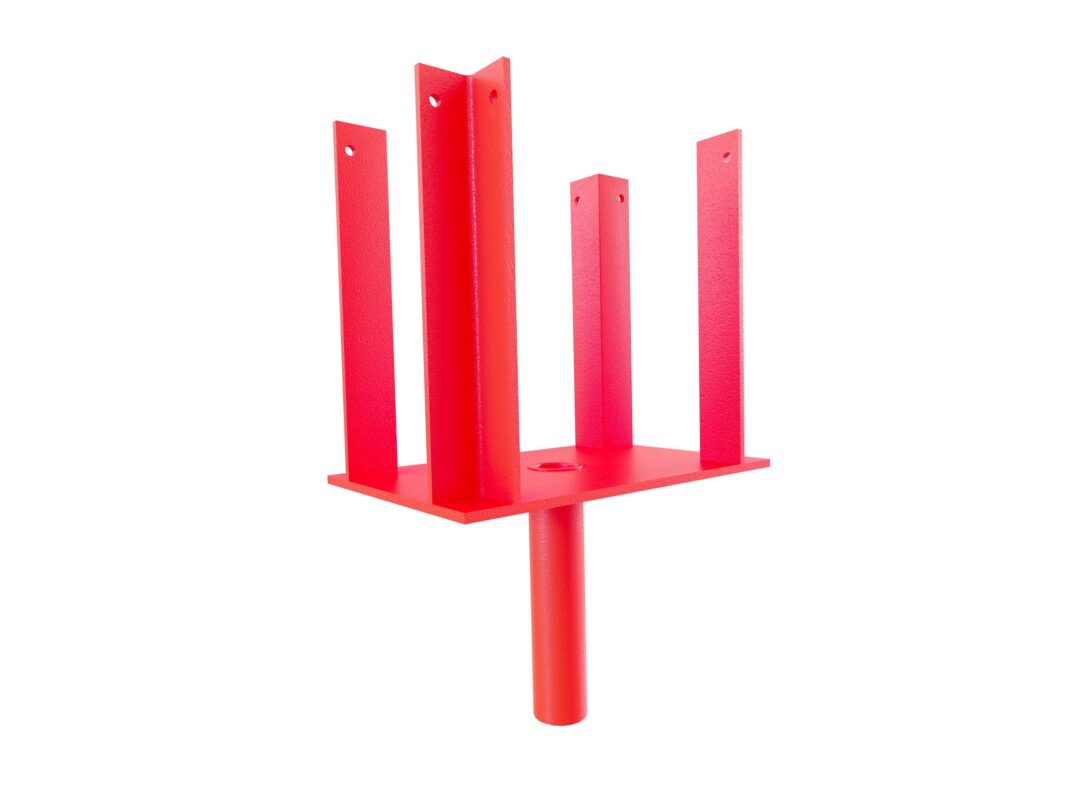

Унивилка для телескопической стойки опалубки перекрытий

Унивилка устанавливается в верхнюю часть телескопической стойки и образует опорный узел для продольной или поперечной балки опалубки перекрытия. Боковые щёки помогают удерживать балку в заданном положении во время монтажа палубы и бетонирования.

Назначение и конструкция

Изделие представляет собой металлическую вилочную головку с центральным посадочным хвостовиком. Хвостовик устанавливается в совместимую телескопическую стойку, а П-образная рабочая часть принимает деревянную H20 или металлическую балку соответствующего размера. Усиленная унивилка имеет более массивное исполнение и весит 4,2 кг; облегчённая весит 1,9 кг.

Технические характеристики

• тип изделия — унивилка, оголовок телескопической стойки
• исполнения — усиленное и облегчённое
• масса — 4,2 или 1,9 кг
• материал — конструкционная сталь
• назначение — опирание и боковая фиксация балки
• установка — посадочным хвостовиком в верхнюю часть стойки
• единица поставки — штука

Преимущества

• формирует устойчивую опору для балочной решётки
• ограничивает боковое смещение балки
• устанавливается вручную без сложного инструмента
• усиленное исполнение подходит для соответствующей проектной комплектации
• облегчённое исполнение удобно при большом количестве точек монтажа

Область применения

Балочные системы опалубки монолитных перекрытий, ригелей и других горизонтальных железобетонных конструкций на телескопических стойках.

Монтаж и эксплуатация

Перед установкой проверяют хвостовик, сварные швы, щёки и отсутствие деформаций. Унивилка должна полностью и без перекоса садиться в совместимую стойку, а балка — располагаться в рабочем проёме. Допустимые размеры балки и нагрузку на узел принимают по паспорту системы.

Комплектация: унивилка выбранного исполнения — 1 шт. Стойка и балки приобретаются отдельно.

Важно: Для облегчённой унивилки использован вес 1,9 кг из текущего прайса.
